Charakteristika olejového čidla MM393A

cackler · Příspěvek od **cackler** » čtv bře 17, 2011 22:15

Změřil jsem si zatím jen pro zajímavost charakteristiku čidla tlaku oleje, s tím že v budoucnu se možná pokusím udělat číslicovej ukazatel tlaku oleje...
Dávám sem výsledky měření, třeba se to někomu hodí.

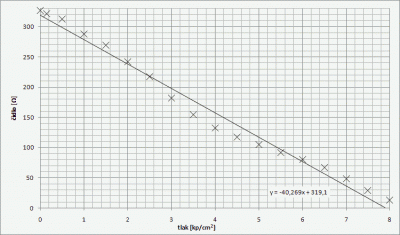

Naměřené hodnoty a gráfek s lineární regresí:

Příspěvek od **Majo** » pát bře 18, 2011 10:09

meral si jedno alebo viac cidiel? Tu odchylku by som podla mojho nazoru povazoval za nepresnost cidla... Pre presny vysledok by to chcelo zmerat aspon 3 cidla a urobit priemer...

Marek · Příspěvek od **Marek** » pát bře 18, 2011 13:22

Navíc si myslím, že ty odchylky jsou naprosto v pořádku. Každý takový snímač má určité rozmezí a podle těch hodnot je to všechno v toleranci.

cackler · Příspěvek od **cackler** » pát bře 18, 2011 17:08

Měřil jsem jen jedno čidlo a to to svoje, pro ostatní čídla může být křivka trochu posunutá, samozřejmě by při použití jinýho čidla bylo vhodný udělat další měření.
Hodnoty jsou průměry ze dvou měření, nejdřív sestupně z 8atm a pak vzestupně 0 až 8 atm.

Podle knížky je rozmezí těch čidel docela velký:
0 - 290…320
4 - 103…133
6 - 55…80
8 - 0…15

Je vidět, že moje čidlo se pohybuje spíš na horní hranici.

MartasBrno · Příspěvek od **MartasBrno** » pát bře 18, 2011 17:17

cackler, A jaký byly ty původní hodnoty, teda jaká tam byla "hystereze", pro představu jak je to spolehlivý?

Jinak díky, dobrej počin

cackler · Příspěvek od **cackler** » pát bře 18, 2011 17:25

Měřený čídlo už má dost za sebou, takže nevim jak moc se dá porovnávat, možná by stálo za to změřit jedno nový.
Jak je v grafu vidět propad kolem 4atm, tak tam byla hystereze největší kolem 10 ohm, ale taky byl problém s nastavovánim přesnýho tlaku, štelovalo se jen obyč redukčnim ventilem.
Napadla mě taková teorie jestli kolem 4atm neni membránka čidla trochu vytahá a proto proměřuje, protože právě kolem 4atm je tlak většinu času chodu motoru.

Saša · Příspěvek od **Saša** » pát bře 18, 2011 18:02

cackler píše:Změřil jsem si zatím jen pro zajímavost charakteristiku čidla tlaku oleje, s tím že v budoucnu se možná pokusím udělat číslicovej ukazatel tlaku oleje...

Zajímavé měření , ale pro účely číslicového ukazatele je tohle archajické čidlo opravdu zastaralé . Nejen dobou , ale hlavně "hardvarem" .
Dnes je tlakových čidel (snímačů) mraky přímo k tomu účelu vyráběných . Vím cena 500 - cca 5000 kč je značná , ale naco jsou tady kovošroty

Tam jsou v hojném počtu k mání a to většinou zcela zdarma .
