Zapojení budíku 2107

[ondrej.fila]

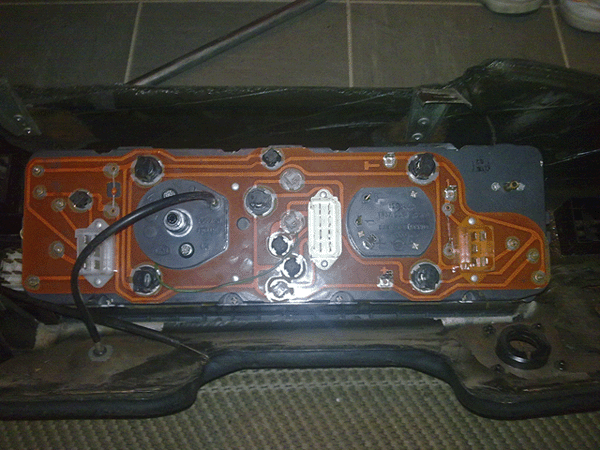

Chtěl bych poprosit někoho, kdo by mi dokázal popsat zapojení na zadní straně budíku z 2107, mám tím na mysli na který konektor mám co zapojit. (chtěl bych se pokusit jí dostat do 2101)

[Cory]

mam tu 3 rozobrate budiky 07 (z toho jeden s tlakomerom oleja) a mam to inak ako ty (ide o konektor na pravej strane

[Luděk Musil]

Chtěl bych poprosit někoho, kdo by mi dokázal popsat zapojení na zadní straně budíku z 2107, mám tím na mysli na který konektor mám co zapojit. (chtěl bych se pokusit jí dostat do 2101)

Ondro: já nemám vychozenou žádnou elektro, jsem obyčejný hnojař-ekonom .
Ale není nic jednoduššího, než vzít multimetr a proměřit všechny cesty na plošňáku (jen pro opřesnění: na Tvém obrázku je přístroj s ekonoměrem) na piny konektoru. Poté můžeš přemýšlet, resp. proměřit, který pin v konektorech sdruženého přístroje 2101 je kam zapojen a v návaznosti na to můžeš stvořit "přechodový kabel.

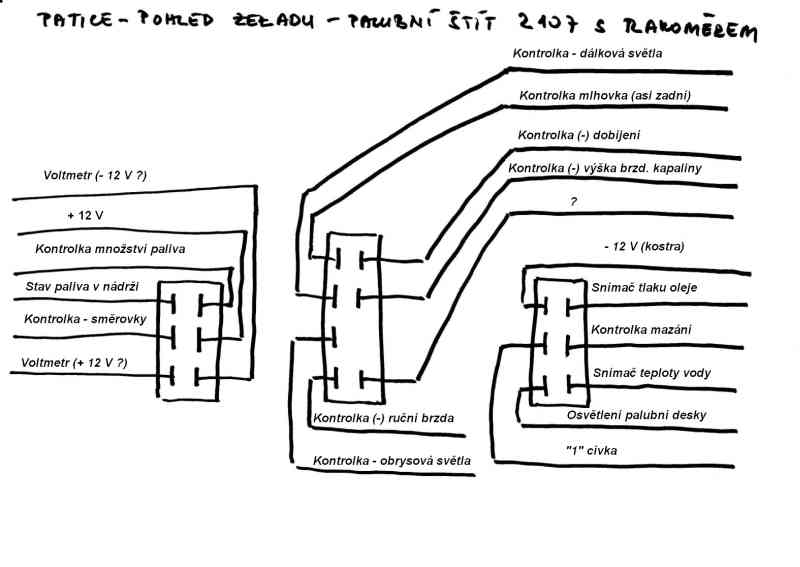

Pro ilustraci - zde nějaké schema (přestože mám auta s ekonoměrem ):

[Miuvek]

tak, tak...
Většina spojů desky se dá vysledovat i vizuálně, kde by byla nejistota, tak radši proměřit.
Potom najít patřičné vodiče v původní instalaci, připojit zástrčky (asi z nějakého vraku). Odlišnosti v elektroinstalaci samozřejmě budou, ale to se musí řešit na místě, od stolu na dálku asi těžko existuje nějaký instatní způsob.

[ondrej.fila]

Luděk Musil: Mockrát díky to mě úplně stačí jen sem se potřeboval něčeho chytnout

[ondrej.fila]

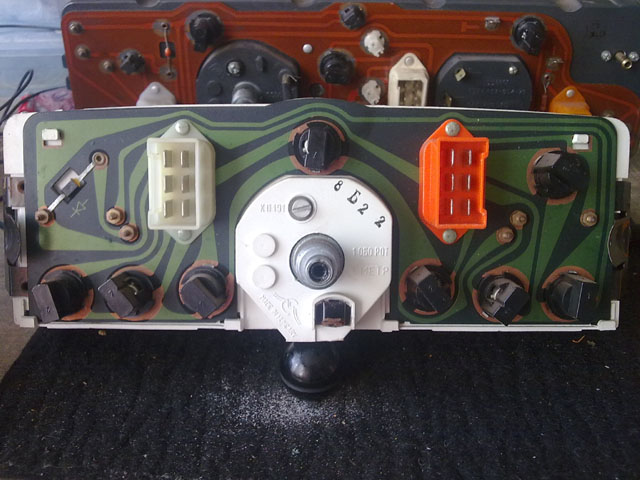

Chtěl bych někoho opět poprosit, kdo by mi dokázal popsat zapojení na zadní straně budíku z 2101 ( mám už proměřeno, tak jen pro jistotu )

[Luděk Musil]

... mám už proměřeno, tak jen pro jistotu

Koukám, že pán je vtipálek
Já, přestože vím, které kontrolky a jaká měřidla jsou z druhé strany panelu si netroufám (jen tak - podle obrázku) přiřadit popisky k jednotlivým pinům . L.

[ondrej.fila]

L:no nevadí, jelikož jsem jsem panel včera vytáhl z mé 01 tak jsem neváhal a vzal multimetr, promeřil a zjistil kam bude co připojeno (ale nejsem si tím až tak na 100% jist)
