Automatické svietenie

Příspěvekod Cory » úte zář 30, 2014 21:12

Nasiel by sa niekto, kto by mi vedel vytvorit schemu zariadenia pre automaticke svietenie? Moja predstava je asi takato:
Po nastartovani sa zapnu obrysovky (signal by sa dal zobrat z el. posilnovaca riadenia) a po uvedeni vozidla do pohybu by sa rozsvietili stretavacie svetla (signal by sa dal zobrat z čidla rychlosti). Svetla (stretavacie aj obrysove) by sa vypli po vypnuti motora, resp po vypnuti posilnovaca riadenia (asi 5 sekund po vypnuti motora). Signal pre zapnutie a vypnutie nemusi pochadzat vyhradne z posilnovaca riadenia, moze to byt napriklad alternator alebo nieco podobne.
Lada 2171 Priora 1,6 MPi (2013), Lada 2105 v regenerácii (1985), Lada 21044 1,9 MPi (1998), Škoda Felícia 1,3 SPi - 40kw (1996), 2 x Babetta 210 (1984,1988), Simson 70 ccm (1989), Zetor 4011 (1966)
Cory

Příspěvky: 9677
Registrován: stř čer 14, 2006 17:14
Bydliště: Snina/Košice

Re: Automatické svietenie

Příspěvekod ger007 » úte zář 30, 2014 21:51

Ce z vikend ti poslem. Mal som funkcny prototyp v lulubele. Ukludnim ta ja som to nevyrabal. Dokonca to malo aj funkciu ze po zatiahnuti rucky to hodilo parkovacky
Be better, not second best
if not better, be different
LADA !

1x2104X 16V, 1x 21044, 2 x 1111, 1xB210, 1xJawa550

Obrázek
детские игрушки
Uživatelský avatar
ger007

Příspěvky: 4702
Registrován: úte kvě 06, 2008 13:38
Bydliště: NMnV - Brno

Re: Automatické svietenie

Příspěvekod Cory » úte zář 30, 2014 22:02

V lulubele si mal snimac rychlosti? :D
Lada 2171 Priora 1,6 MPi (2013), Lada 2105 v regenerácii (1985), Lada 21044 1,9 MPi (1998), Škoda Felícia 1,3 SPi - 40kw (1996), 2 x Babetta 210 (1984,1988), Simson 70 ccm (1989), Zetor 4011 (1966)
Cory

Příspěvky: 9677
Registrován: stř čer 14, 2006 17:14
Bydliště: Snina/Košice

Re: Automatické svietenie

Příspěvekod ger007 » úte zář 30, 2014 22:48

Nie ale krabicka bola kons truovana na M6 kde dodnes funguue
Be better, not second best
if not better, be different
LADA !

1x2104X 16V, 1x 21044, 2 x 1111, 1xB210, 1xJawa550

Obrázek
детские игрушки
Uživatelský avatar
ger007

Příspěvky: 4702
Registrován: úte kvě 06, 2008 13:38
Bydliště: NMnV - Brno

Re: Automatické svietenie

Příspěvekod Veteranista » úte zář 30, 2014 22:51

Prosim o verejnou ukazku schematu, pokud mozno.
Záškodník od škodovek

Škoda Octavia 1961 & Škoda 1000mb 1967 & Škoda 110LS 1975 & Škoda 100L 1975& Škoda 120L 1977 & Škoda 125L(136L) 1989 & Mercedes-Benz 200D 1976 & Mercedes Sprinter 212D 1998 & Opel Corsa B & Fiat 127 1976 & Fiat 126p 1986 & Fiat 126p 1987 & 20x motocykl
Uživatelský avatar
Veteranista

Příspěvky: 506
Registrován: sob led 14, 2012 13:33

Re: Automatické svietenie

Příspěvekod Cory » pon říj 06, 2014 21:52

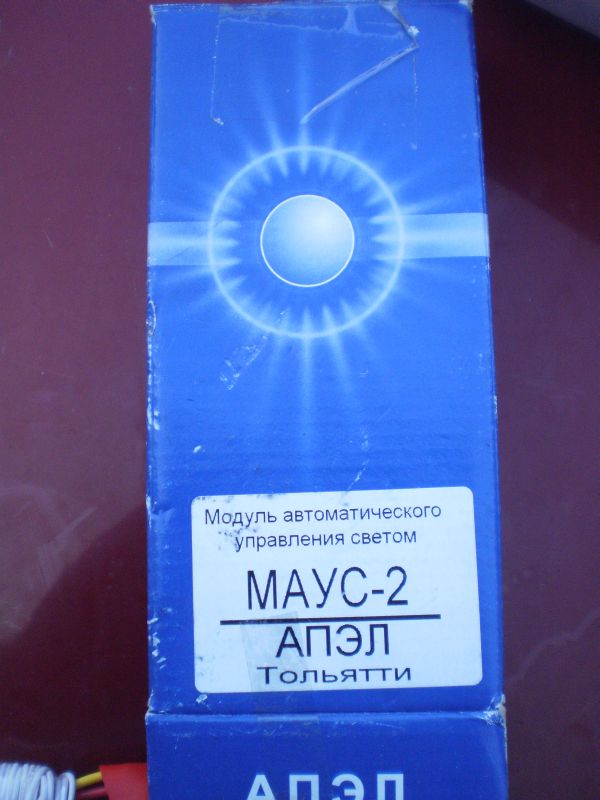

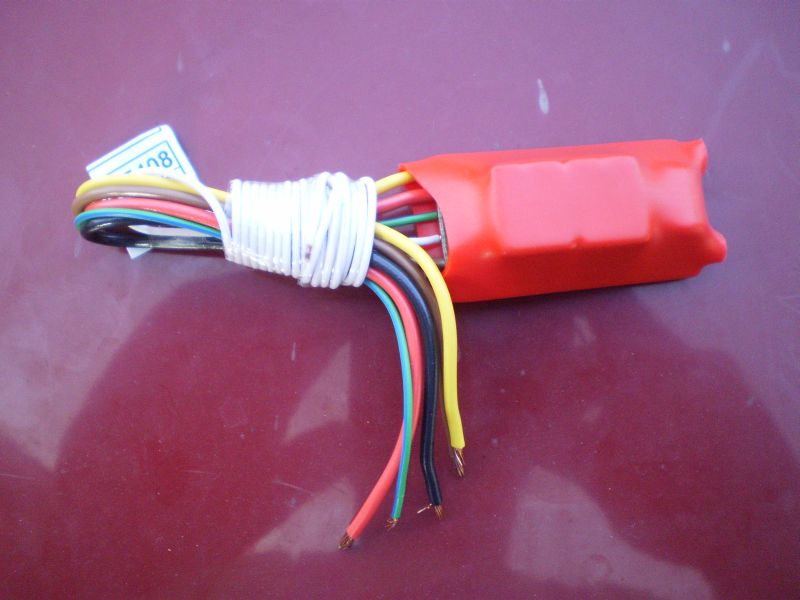

Takže prva moznost je modul automatickeho ovladania osvetlenia МАУС-2. Momentalne ho mam na skusku v Priore. Funguje tak, ze po nastartovani a pohnuti sa z miesta sa automaticky rozsvietia parkovacky a stretavacie svetla. Pri stani sa po 2 minutach vypnu stretavacie svetla a svieta len parkovacky. Pri zapnuti origo vypinaca funguje vsetko po starom.Je dobre opatrit tento modul vypinacom funkcie.
Přílohy
Lada 2171 Priora 1,6 MPi (2013), Lada 2105 v regenerácii (1985), Lada 21044 1,9 MPi (1998), Škoda Felícia 1,3 SPi - 40kw (1996), 2 x Babetta 210 (1984,1988), Simson 70 ccm (1989), Zetor 4011 (1966)
Cory

Příspěvky: 9677
Registrován: stř čer 14, 2006 17:14
Bydliště: Snina/Košice

Re: Automatické svietenie

Příspěvekod valda1971 » pon říj 06, 2014 22:46

Vypadá to zajímavě :wink: (ne tedy pro mne, mám LED denní svícení)
Žigulíci: VAZ 2101 r.1971, VAZ 2103 r.1974, VAZ 2170 r.2012
Obrázek
Obrázek
Uživatelský avatar
valda1971

Příspěvky: 4720
Registrován: úte pro 06, 2011 16:45
Bydliště: Bílina

Re: Automatické svietenie

Příspěvekod Saša » úte říj 07, 2014 20:44

Zdravím .
Před časem se to tu již někde probíralo , ale nechce se mi teť hledat kde . Schéma jsou na netu tísíce-od dobrých až po neuvěřitelně složité a někdy i s vážnou skrytou chybou funkce . Nejjednoduší je zapojit parkovačky "napřímo" tedy že se rozsvítí po zapnutí klíčku a hlavní světla se zapnou po "náběhu" mazacího tlaku (od čidla tlaku oleje) . Na to není potřeba žádná elektronika , jen jedno relé zapojené samopřídržně a libovolná dioda .
Pokud chceš , a mněl jsem to dávno i já , že se světla rosvítí až po rozjezdu , musíš dodat jednoduchý obvod reagující na změnu náběžné nebo sestupné hrany impulsu ze snímače rychlosti .
Já mněl v zadním kole 02 a 04 jazýčkový kontakt - bývá na téměř každém šlapacím kole pro ciklokomputer (magnetický). Toto řešení onen obvod nepotřebuje , protože je velmi málo pravděpodobné že se kolo zastaví zrovna v okamžiku kdy je jazýček proti magnetu . A pokud se to ojediněle stane tak se světla rozsvítí po "naskočení" motoru , jinak po cca max 1m ujeté dráhy (záleží na poloze snímače a magnetu). .
VAZ 2102 r.v.74 1984-1997 "Legenda"
VAZ 21043 r.v.90 1996-White Lady - nyní v GO. VAZ 21044 r.v.96 2007-(muzeum koroze)
VAZ 2106 r.v.78 2008-a dál...
VAZ 2105 r.v.87 12/2012-Rudý dělník
Nikdy neříkejte že to nejde,protože se v zápětí objeví někdo kdo neví že to nejde a udělá to!
Uživatelský avatar
Saša

Příspěvky: 3175
Registrován: pon črc 09, 2007 16:08
Bydliště: Litoměřice

Re: Automatické svietenie

Příspěvekod Cory » úte říj 07, 2014 21:09

Valdo, pre Teba by tu bolo toto:

Automaticky by ti to preplo denne LEDky na obrysovky+stretavačky ;)

Ja to planujem pouzit v kombinacii s tymto zariadenim:

iComm - Toto zariadenie funguje obdobne ako МАУС-2, ale stretavacky nabiehaju pozvolne, po zastaveni vozidla po 90 sekundach prejdu na 50% a po 3 minutach zhasnu uplne a svietia len parkovacky. Rozdiel medzi tymto zariadenim a МАУС-2 je hlavne v zapojeni, МАУС-2 len spina pôvodné relé (ci uz stretavacich alebo dialkovych svetiel). iComm vsak "púšťa prúd" priamo do silovej časti relatka stretavacich svetiel, tym padom sa neda packou pod volantom prepnut na dialkove. K tomu by sa hodilo pripojit zariadenie z prveho obrazka, aby po zotmeni bol iComm obideny a dalo sa prepinat medzi stretavacimi a dialkovymi a aby pri stanisvetla nezhasinali.
Lada 2171 Priora 1,6 MPi (2013), Lada 2105 v regenerácii (1985), Lada 21044 1,9 MPi (1998), Škoda Felícia 1,3 SPi - 40kw (1996), 2 x Babetta 210 (1984,1988), Simson 70 ccm (1989), Zetor 4011 (1966)
Cory

Příspěvky: 9677
Registrován: stř čer 14, 2006 17:14
Bydliště: Snina/Košice

Re: Automatické svietenie

Příspěvekod valda1971 » stř říj 08, 2014 08:48

Dle tvaru tlačítka je to přímo pro Prioru :wink: ale o ničem neuvažuji. Hned po zapnutí zapalování se mi rozsvítí denní LED svícení a když potřebuji rozsvítit normální světla, tak použiji originál otočný přepínač a LED samozřejmě zhasne, jak to má být. Tak do toho dál zasahovat nehodlám.
Žigulíci: VAZ 2101 r.1971, VAZ 2103 r.1974, VAZ 2170 r.2012
Obrázek
Obrázek
Uživatelský avatar
valda1971

Příspěvky: 4720
Registrován: úte pro 06, 2011 16:45
Bydliště: Bílina

Re: Automatické svietenie

Příspěvekod Raduz » stř říj 08, 2014 09:13

Souhlas s Valdou, pride mi ze tu vymyslite prekombinovane kombinace.
V JEDNODUCHOSTI JE SILA!
Uživatelský avatar
Raduz

Příspěvky: 3917
Registrován: úte pro 04, 2007 09:22
Bydliště: Брандис на Лабе (Brandýs/L.okr.PH)

Re: Automatické svietenie

Příspěvekod Cory » stř říj 08, 2014 09:44

To tlacitko je priamo na Prioru, ale konkretne tieto zariadenia sa tam nemontovali. Niektore Priory mali vcelnom skle dazdovy senzor kombinovany so senzorom svetelnej intenzity, ktore boli napojene na spolocnu riadiacu jednotku.

Raduz, ano, v jednoduchosti ano, ale nepacia sa mi tie nevkusne LED pasiky pribastlene hocikde medzi mriezky. A nezda sa mi, ze by zrovna tie pasiky boli cez den nejak extra viditelne. Hmm...neviem co je zlozite na 9tich nacvaknutych kablikoch pri poistkovej skrinke, kde je miesto pomaly aj na hasičak :mrgreen:
Lada 2171 Priora 1,6 MPi (2013), Lada 2105 v regenerácii (1985), Lada 21044 1,9 MPi (1998), Škoda Felícia 1,3 SPi - 40kw (1996), 2 x Babetta 210 (1984,1988), Simson 70 ccm (1989), Zetor 4011 (1966)
Cory

Příspěvky: 9677
Registrován: stř čer 14, 2006 17:14
Bydliště: Snina/Košice

Re: Automatické svietenie

Příspěvekod JmJ » stř říj 08, 2014 09:49

no, rozumne led svetla jsou videt pekne. co mi na nich vadi je to, ze u nich nesviti i nejake zadni obrysovky. kdyz jezdim hodne v lesich, tak pokud v lete automatika nezapne potkavaci svetla, tak je zapinam rucne.
MFP
wergl I - 2104 - melt down
wergl II - 2104 - rebuild succeded
wergl III - 21113 - sold (Chester's new)
wergl IV - i30 - tout est bleu
Uživatelský avatar
JmJ

Příspěvky: 5704
Registrován: úte čer 01, 2004 11:30
Bydliště: Kromeriz

Re: Automatické svietenie

Příspěvekod valda1971 » stř říj 08, 2014 09:58

Cory - "nepacia sa mi tie nevkusne LED pasiky pribastlene hocikde medzi mriezky"
Tak s tím souhlasím a bohužel to mám také tak z prodejny. Jinak svítivost mám dokonalou, dalo by se na to jet pomaleji i v noci :)
Žigulíci: VAZ 2101 r.1971, VAZ 2103 r.1974, VAZ 2170 r.2012
Obrázek
Obrázek
Uživatelský avatar
valda1971

Příspěvky: 4720
Registrován: úte pro 06, 2011 16:45
Bydliště: Bílina
