Šnorchl na Nivu

[Luděk Ondrůch]

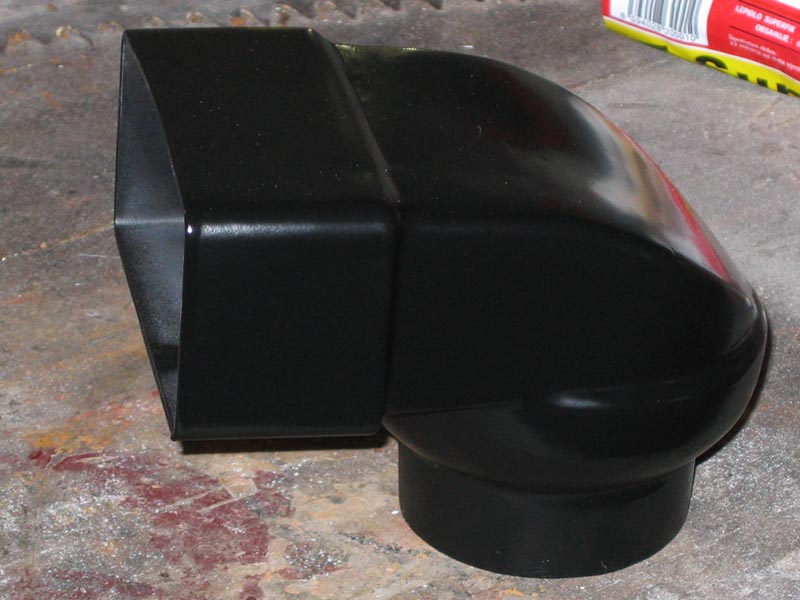

Jako materiál jsem použil novodurové trubky a kolena Ø 63 mm, které jsem pro zvýšení pevnosti olaminoval. Na hlavici je použita přechodka vzduchotechniky Ø 100/110x54 mm do níž je zalepen kužel z redukce Ø 100/Ø 75 mm a v něm je vlepena trubka Ø 63 mm na níž se musí udělat po nahřátí hrdlo jímž se zvětší vnější průměr na potřebných 75 mm. Tato trubka je vlepena dovnitř s přesahem 30 mm od spodní hrany kuželu aby se zabránilo stékání nakondenzované vody do sacího traktu. Pro odvod vody jsou z boku kuželu vyvrtány dva otvory Ø 8 mm.

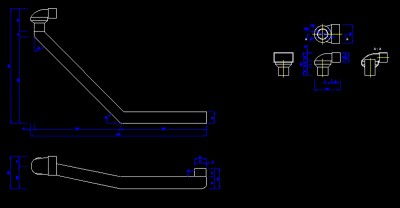

Výkres je zde: http://www.lada-21214.wz.cz/upravy_soubory/snorchl.dwg
