Spínač varovných blinkrů 2105

Jan Vaníček · Příspěvek od **Jan Vaníček** » pon dub 06, 2009 07:30

Zdravím všechny a prosím o pomoc. Koupil jsem si spínač varovných blinkrů na 2105 a chci ho použít do jednoho ze svých vetránů pro zvýšení bezpečnosti.

. Od Bosche jsem zvyklý na označení čísly 15;30..., tady je pouze označení pinů 1-7. Nemáte někdo typ, radu, schéma, jak to zapojit? Má 2105 1 nebo 2 kontrolky na blinkry? 2106 má jen 1.
Děkuji moc.

Příspěvek od **Luděk Musil** » pon dub 06, 2009 13:55

Někde se tady poflakuje schema zapojení varovných blinkrů .... .
Dle Tvého dotazu usuzuji, že chceš zapojit "čtverky" na model 2105 ?
Dodatečná otázka: má relé ukazatelů směru 4 nebo 5 vývodů? L.

Jan Vaníček

Pokusím se podívat někde na schéma. Ten spínač na varovné blinkry bych chtěl použít na jiný vůz než je LADA.

Příspěvek od **Luděk Musil** » úte dub 07, 2009 09:38

Jan Vaníček píše:Pokusím se podívat někde na schéma. Ten spínač na varovné blinkry bych chtěl použít na jiný vůz než je LADA.

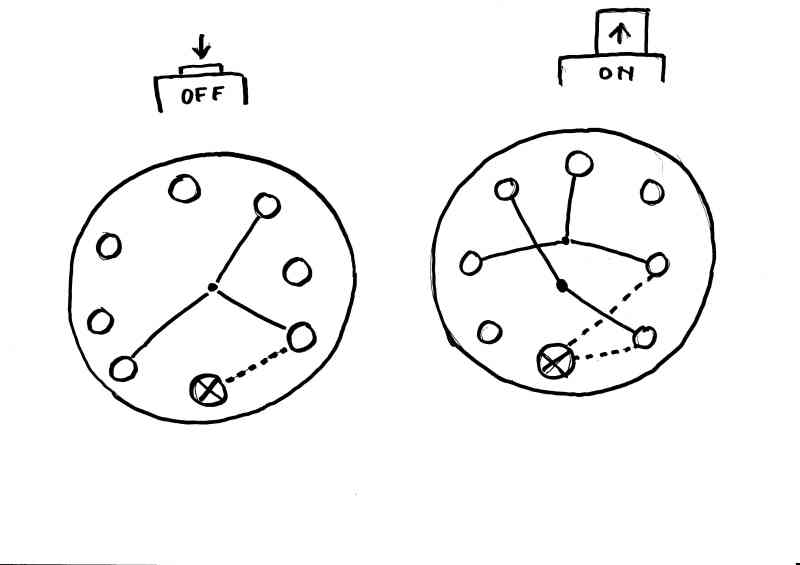

Aha - takže tady schema:

Jan Vaníček

Děkuji moc za schéma, bohužel se přiznám, že se v tom nevyznám. Já bych to prostě potřeboval polopaticky, t.j. PIN č. 1 např na proud z 15, PIN č. 2 jde k žárovce blinkrů a pod..
Jak jsem psal, mám již zmáknutý spínač od Bosche, tam jsem si udělal scháma a není problém, protože tam mají právě ta čísla odpovídající schématům většiny aut. Svého času jsem tam nabastli i ze 120, jen je trochu problém, že ta mé dvě kontrolky - (L a P).
Proto poslední dotaz: má 2104/05/07 jednu nebo dvě kontrolky na normální blinkry? Moje 2106 má jen jednu pro obě strany.

Děkuji za jakoukoliv informaci.

Křečík Barbuška

Jednu kontrolku.

Příspěvek od **Luděk Musil** » úte dub 07, 2009 15:19

Většina Lad má jednu kontrolku (pro ruskou step postačující

).

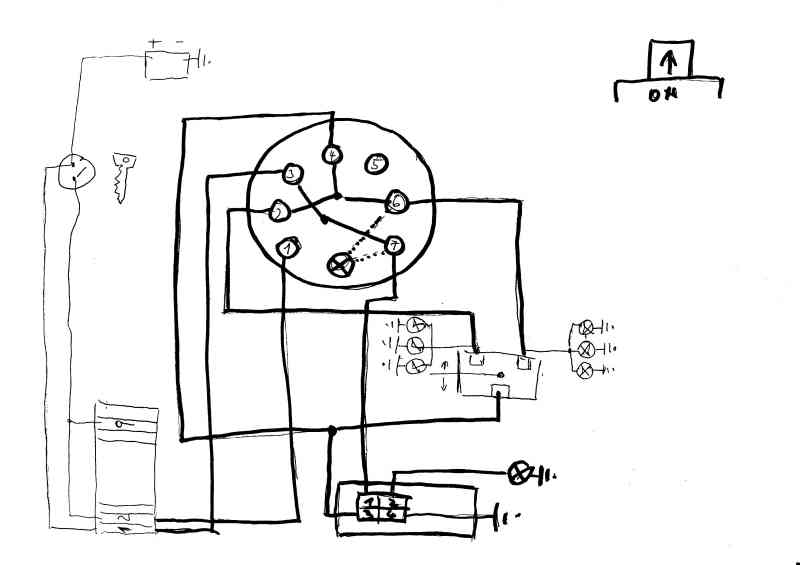

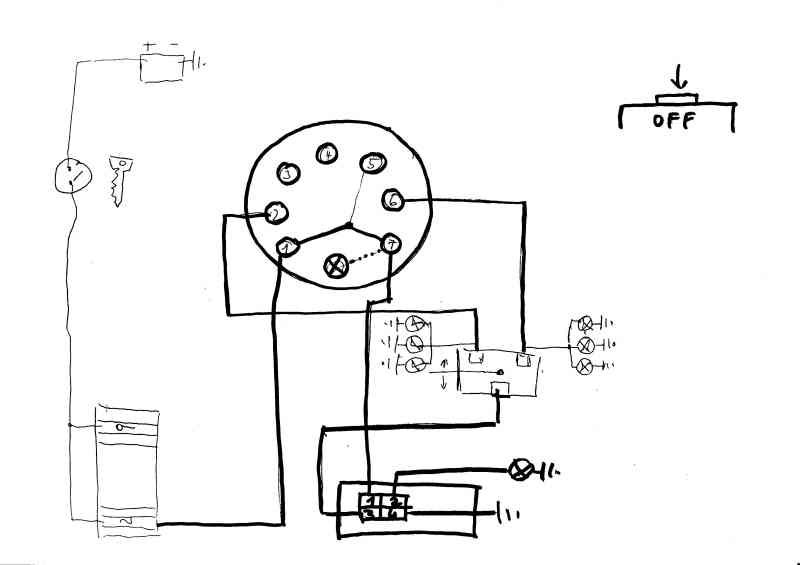

Dobrá - přidám tedy ještě dvě schémata - platná (obecně) pro Ladu:

Jan Vaníček

Děkuji moc, myslím, že s tímto se již popasuji, z obdobného schéma škodovky jsem již jednou vycházel a funkce byla OK, jen jsem musel mít dvě kontrolky na blinkry, což tady nehrozí (Felicie 1959 má také jen jednu) a asi to bude ta správná cesta. Bohužel spínač od pana Bosche stojí do 900,- výše, z Lady jen ca 150,-. Ještě jednou děkuji!

Příspěvek od **Luděk Musil** » stř dub 08, 2009 06:17

ale v této (Tebou uvažované) sestavě by jsi měl (bylo by velmi vhodné) použít i blinkrové relé z Lady, konkrétně "krabičku" se 4 či pěti piny. L.
PS: piny na této krabičce jsou poskládány trošku jinak než ve schematu a to takto:
1 3
2 4

Jan Vaníček

Děkuji ještě jednou,

pokusím se to nakreslit do mě srozumitelnějšího schéma s označeníma dle Bosche a díly, které mám k dispozici a postavím obvod. Jsem zvědav. Případně se ještě poptám .

Příspěvek od **Luděk Musil** » stř dub 08, 2009 08:08

Až to namaluješ - tak to oscanuj a dej sem - odladíme případné mouchy

. L.
