Prevodovky, diferenciály, prevodové pomery a jiné

Příspěvekod Luděk Musil » pon zář 17, 2007 09:48

Majo vyhledal, zkompletoval a uspořádal:
Hladal som to po celom fore i nete, no nic poriadne som pokope nenasiel. Tak to tu skompletizujem, ak to bude zhanat este niekto:
Převodovky:
Lada 2101: 3,753/2,303/1,493/1,00/0,000/3,867 (2101,2102,21011, 2103)
Lada 2105: 3,422/2,100/1,361/1,00/0,000/3,526 (2104, 2105, 2107)
Lada 2106: 3,242/1,990/1,290/1,00/0,000/3,340 (2106, 2107, 2121)
Lada 2107: 3,422/2,100/1,361/1,00/0,819/3,526 (2104, 2105, 2107, 21213)
Seat 124: 3,242/1,990/1,290/1,00/0,789/3,340
Fiat 124: 3,422/2,100/1,361/1,00/0,881/3,526

Upravil a doplnil Luděk:
Převodovka:
Fiat 131: 3,612/2,045/1,357/1,00/0,870/3,244

Redukční převodovka:
Lada 2121: 1,2/2,135

Diferenciál:
Lada 4,44: 9/40 (2102, 2121)
Lada 4,30: 10/43 (2101, 21011, 2104, 2105)
Lada 4,10: 10/41 (2103, 21051, 2106, 2107, 21213)
Lada 3,90: 11/43 (21044, 21073)
Fiat 3,727: 11/41 (Argenta, pro Ladu s velkými úpravami a nejistým výsledkem)

Náhony tachometru (to brko, co čouhá z boku převodovky):
<----------Pop-art---------------->|<---Apcentras--->
2101-1702150 . . 430-200300 | 21010170215000 . . . . 12 zubů . . . . . 4,3 : 1
2103-1702150 . . 431-200300 | 21030170215000. . . . . 9 zubů . . . . . 4,1 : 1 . . . červená
2106-1702150 . . 433-200300 | 21060170215000. . . . 13 zubů . . . . . 3,9 : 1 . . . modrá
Ozubené kolo náhonu (na výstupní hřídeli převodovky)
2101-1702158 . . 430-200320 | 21010170215800 . . . . . 5 zubů . . . . 4,3 : 1
2103-1702158 . . 431-200320 | 21030170215800 . . . . . 4 zuby . . . . . 4,1 : 1
2106-1702158 . . 433-200320 | 21060170215800 . . . . . 6 zubů . . . . . 3,9 : 1
Katalogová čísla převzata z Pop-art a Apcentras (děkujeme)

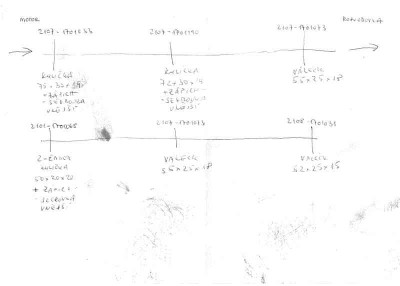

Katalogová čísla ložisek 5q převodovky:
Hlavní hřídel:
2107-1701033, kuličkové, 75x30x19, zápich - vnější segrovka
2107-1701190, kuličkové, 72x30x19x zápich - vnější segrovka
2107-1701073, válečkové, 55x25x18
Předloha:
2101-1701068, 2-řádkové kuličkové, 50x20x20, zápich vnější segrovka
2107-1701073, válečkové, 55x25x18
2108-1701031, válečkové, 52x25x15
Přílohy
Naposledy upravil Luděk Musil dne stř srp 03, 2011 05:53, celkově upraveno 5
21011 -> (78) 84-99; 2103 -> (78) 99-04; 21073 -> (96) 04-07; 21044 -> (99) 07-13; 21044 -> (96) 12-16; Granta bílá -> 16-?; Vesta SW cross barvy Phantom (19) 20-?; 21011 - veterán (75) 12-?
Nemožné na počkání, zázraky do 3 dnů ´
Uživatelský avatar
Luděk Musil

Příspěvky: 9656
Registrován: úte čer 01, 2004 07:55
Bydliště: Vyškov/Rašov

Příspěvekod Luděk Musil » stř bře 02, 2011 14:01

Tabulka pro výpočet rychlosti:
Přílohy
křivkový graf.xls
(51.5 KiB) 192 krát
