Tažné zařízení - elektroschema zásuvky 7 a 13 pol

Příspěvekod Luděk Musil » čtv čer 23, 2011 09:56

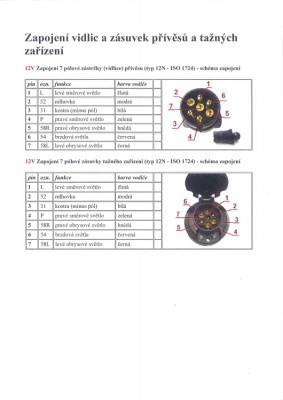

Popis kontaktů 7-polové zástrčky a zásuvky:


Změna 11. 11. 2015

Změna 29. 2. 2016: Doplněno schema 13-polové zástrčky a zásuvky
Přílohy
Schema zapojeni 7pol.pdf
(974.68 KiB) 122 krát
Schema zapojeni 13pol.pdf
(1.3 MiB) 116 krát
21011 -> (78) 84-99; 2103 -> (78) 99-04; 21073 -> (96) 04-07; 21044 -> (99) 07-13; 21044 -> (96) 12-16; Granta bílá -> 16-?; Vesta SW cross barvy Phantom (19) 20-?; 21011 - veterán (75) 12-?
